В версию 3.3 ПО «PowerGraph» добавлен драйвер NI-DAQmx-Task, позволяющий использовать задачи аналогового ввода, создаваемые в NI-DAQmx. Применение задач NI-DAQmx позволяет объединять каналы нескольких устройств «National Instruments» в единую многомодульную систему сбора данных, например, при использовании шасси CompactDAQ и PXI:

• LabJack-U3
• LabJack-U6
• LabJack-UE9

Имитаторы серии SimSys предназначены для использования в качестве лабораторных макетов в учебных практикумах по различным дисциплинам. Они представляют собой аппаратную платформу виртуальных объектов, реализуемых с помощью имитационных программных моделей.
Модель SimSys (USB) содержит 7” LCD-панель с разрешением 800х480 и интерфейсом USB2.0, и микросистему сбора данных с интерфейсом USB1.1. На LCD-панели отображаются объект, датчики, исполнительные устройства и виртуальные проводники, следующие к краю панели, где располагаются клеммные соединители. А далее виртуальные проводники превращаются в реальные, которые подключаются к системе сбора данных, которой оснащен компьютер.

Программное обеспечение «PowerGraph» теперь можно приобрести через многочисленные представительства компании SoftLine в России и в странах ближнего зарубежья.

• выбор блока анализируемых данных;
• анализ данных всего блока, данных в области выделения или только точек комментариев;
• построение гистограммы количества значений и гистограммы плотности распределения;
• построение дифференциальной и интегральной форм гистограммы распределения;
• исключение из анализа нулевых значений и значений моды исходных данных.

LTR212 является модулем крейтовой системы LTR и может быть использован как самостоятельный USB-модуль (1-местный крейт), так и в составе 2-, 8- и 16-местных крейтов:

• ADAM-4000 - Advantech
• I-7000 - ICP-DAS
• EX-9000 - Tops CCC
• NuDAM-6000 - ADLink Technology

Для 2-х модульной регистрации используются дополнительные драйверы:

• LTR11 + LTR27
• LTR11 + LTR51
• LTR114 + LTR27
• LTR114 + LTR51
• LTR27 + LTR51

• Эксперт-001 - рH-метры / ионометры
• Эксперт-002 - кондуктометры
• Эксперт-003 - фотометры
• Эксперт-006 - кулонометры
• Эксперт-007 - титраторы Фишера

• Изменение выходных аналоговых сигналов.
• Автоматическое изменение выходных аналоговых сигналов при запуске и остановке регистрации данных.
• Автоматическое управление выходными аналоговыми сигналами по уровню регистрируемых сигналов.

В разделе Загрузка доступна демонстрационная версия 3.3.8 ПО «PowerGraph».
В разделе Обновление ПО доступно обновление коммерческих версий для зарегистрированных пользователей.

ПО «PowerGraph» поддерживает стандартные USB-, COM- и LPT-адаптеры 1-Wire и позволяет использовать для регистрации данных следующие ведомые элементы:

• АЦП: DS2450
• Цифровые термометры: DS1820, DS18S20, DS18B20, DS1822, DS1825

• PowerGraph. Часть 6 - спектральный анализ сигналов

В версию 3.3 ПО «PowerGraph» добавлен универсальный драйвер NI-DAQmx, позволяющий использовать любые устройства аналогового ввода компании «National Instruments», поддерживаемые в NI-DAQmx:

LTR114 является модулем крейтовой системы LTR и может быть использован как самостоятельный USB-модуль (1-местный крейт), так и в составе 2-, 8- и 16-местных крейтов:

QMS10 и QMS20 являются модулями крейтовой системы QMBox и могут быть использованы в составе 1-, 2-, 3- и 8-местных крейтов:

Для всех поддерживаемых PCI устройств E-серии и М-серии добавлена поддержка соответствующих PXI устройств.

• PowerGraph. Часть 5 - анализ сигналов

Особенности модуля LA-50USB:

• 16 однополюсных или 8 дифференциальных каналов;
• разрядность АЦП - 10 бит;
• частота преобразования - до 20 кГц;
• низкая цена - 3000 руб.

• PowerGraph. Справочник по функциям обработки сигналов - часть 2.

• объединение двух соседних блоков с идентичными параметрами данных;
• удаление выделенного участка данных внутри блока без разделения блока.

• PowerGraph. Справочник по функциям обработки сигналов - часть 1.
• Исследование крутильных колебаний двигателя ЗТД.

LTR22 является модулем крейтовой системы LTR и может быть использован как самостоятельный USB-модуль (1-местный крейт), так и в составе 2-, 8- и 16-местных крейтов:

LTR51 является модулем крейтовой системы LTR и может быть использован как самостоятельный USB-модуль (1-местный крейт), так и в составе 2-, 8- и 16-местных крейтов:

LTR11 является модулем крейтовой системы LTR и может быть использован как самостоятельный USB-модуль (1-местный крейт), так и в составе 2-, 8- и 16-местных крейтов:

• PowerGraph. Часть 4 - обработка сигналов.
• Техническое решение для исследования рабочего процесса двигателя внутреннего сгорания.

• Копирование данных из блока в блок с возможностью калибровки и нормализации сигналов при копировании.
• Автоматическая установка комментариев - через равные интервалы времени, в точках пересечения сигналом контрольного уровня, в локальных минимумах и максимумах сигнала.
• Статистический анализ комментариев.
• Экспорт точек комментариев в текстовом формате.

В разделе Загрузка доступна демонстрационная версия 3.3.7 ПО «PowerGraph».
В разделе Обновление ПО доступно обновление коммерческих версий для зарегистрированных пользователей.

Особенности модуля E-154:

• 8 однополюсных каналов;
• разрядность АЦП - 12 бит;
• частота преобразования - до 120 кГц;
• "экстремально" низкая цена - 3936 руб.

Новые возможности File Recorder:

• Визуализация любого набора каналов.
• Масштабирование и позиционирование графиков.
• Предварительный мониторинг и линейная калибровка входных сигналов.
• Сохранение и загрузка настроек каналов и параметров синхронизации.
• Синхронизация записи файлов по уровню входного сигнала.
• Автоматическая запись файлов в отдельную папку с текущей датой.
• Автоматический запуск утилиты при включении и перезагрузке компьютера.
• Автоматический запуск регистрации данных при запуске утилиты.
• Автоматический запуск других программ для обработки записанных файлов.
• Автоматическое управление состоянием цифровых выходов в процессе регистрации.

Особенности платы L-791:

• разрядность АЦП - 14 бит;
• частота преобразования - до 400 кГц;
• 32 однополюсных или 16 дифференциальных каналов;
• гальваноразвязка АЦП, ЦАП и цифровых линий ввода-вывода от питания PC.

Новые возможности Digital Voltmeter:

• Выбор от 1 до 16 цифровых дисплеев.
• Линейная калибровка входных сигналов.
• Сохранение и загрузка настроек.

LTR27 является модулем крейтовой системы LTR и может быть использован как самостоятельный USB-модуль (1-местный крейт), так и в составе 8- и 16-местных крейтов:

Особенности модуля ADA-1406:

• 16 однополюсных или 8 дифференциальных каналов;
• 4 дополнительных дифференциальных канала с индивидуальными коэффициентами усиления;
• разрядность АЦП - 14 бит;
• частота преобразования - до 350 кГц.

Особенности модуля LA-2USB:

• 32 однополюсных или 16 дифференциальных каналов;
• разрядность АЦП - 12 или 14 бит;
• частота преобразования - до 500 кГц.

В разделе Загрузка доступна демонстрационная версия 3.3.6 ПО «PowerGraph».
В разделе Обновление ПО доступно обновление коммерческих версий для зарегистрированных пользователей.

Особенности модуля E20-10:

• разрядность АЦП - 14 бит;
• высокая частота преобразования - до 10 МГц (интерфейс USB 2.0);
• 4 буферизированных канала с общей землей (внутренняя буферизация входов полностью решает проблему межканального прохождения при высоких частотах переключения каналов).

1. Новые возможности синхронизации:

• Автоматическая запись серии блоков по условиям синхронизации.
• Синхронизация сбора данных по системным часам компьютера.
• Регистрация данных в режиме "скользящего" блока ограниченного размера.
• Удаление предварительных данных в процессе ожидания синхронизации.

• Функции, совмещающие арифметические операции и калибровку сигналов.
• Функции определения фазы гармонического сигнала с помощью преобразования Гильберта.
• Использование в режиме реального времени всех арифметических и математических функций, а также функций сравнения.

• Добавлена возможность регистрации данных от GPS-приемников, передаваемых по стандартному протоколу NMEA. Новый системный драйвер GPS-NMEA позволяет регистрировать перемещение, скорость и направление по данным GPS.

В разделе Загрузка доступна демонстрационная версия 3.3.6 ПО «PowerGraph».
В разделе Обновление ПО доступно обновление коммерческих версий для зарегистрированных пользователей.

• Возможность автоматического запуска указанных пользователем программ после сохранения и экспорта данных в файлы.
• Печать шкалы Y каждого графика на всю высоту страницы.
• Печать графиков в окне X-Y Осциллографа.
• Прореживание (децимация) данных: вычисление максимального, минимального, медианы, а также использование первого, последнего и центрального значения из каждых N значений исходных данных.
• Cохранение и загрузка настроек автоматического управления состоянием цифровых выходов в процессе регистрации.

В разделе Загрузка доступна демонстрационная версия 3.3.5 ПО «PowerGraph».
В разделе Обновление ПО доступно обновление коммерческих версий для зарегистрированных пользователей.

USB-M: USB-6210, USB-6211, USB-6215, USB-6218, USB-6221, USB-6229, USB-6251, USB-6259

Особенности модуля USB-1208FS:

• 8 однополюсных или 4 дифференциальных каналов;
• разрядность АЦП - 12 бит;
• частота преобразования - до 50 кГц.

LTR212 является модулем крейтовой системы LTR и может быть использован как самостоятельный USB-модуль (1-местный крейт), так и в составе 8- и 16-местных крейтов:

Особенности модуля LA-20USB:

• 32 однополюсных или 16 дифференциальных каналов;
• разрядность АЦП - 12 бит;
• частота преобразования - до 50 кГц.

Особенности платы NVL-45:

• 2 аналого-цифровых канала с коммутаторами на 8 входов;
• разрядность АЦП - 12 бит;
• частота преобразования - до 60 MГц.

• Печать данных всего файла, отдельного блока или области выделения.
• Печать нескольких блоков на одном листе или каждого блока на отдельных листах.
• Печать в режимах независимых графиков, совмещения сеток и совмещения нулевых уровней.
• Печать текстовых заметок блоков.
• Выбор и настройка элементов разметки страницы.
• Изменение размера полей страницы.
• Экспорт страниц печати в формате масштабируемых векторных рисунков.

BORDO: B-211, B-221, B-411, B-421
Особенности цифровых осциллографов:

• интерфейс - PCI или USB 2.0;
• разрядность АЦП - 10 бит;
• 1 или 2 аналого-цифровых канала;
• частота преобразования - до 100 МГц;

Особенности модуля B-480:

• разрядность АЦП - 16 бит;
• 8 аналого-цифровых каналов;
• частота преобразования - до 250 кГц.

• Таблица значений: вычисление нескольких функций, вычисления по всем блокам, копирование и сохранение в файл всех таблиц значений.
• X-Y Осциллограф: экспорт сигналов в текстовом формате.
• Обработка сигналов: выделение огибающей амплитудно-модулированного сигнала с помощью преобразования Гильберта.

В разделе Загрузка доступна демонстрационная версия 3.3.3 ПО «PowerGraph».
В разделе Обновление ПО доступно обновление коммерческих версий для зарегистрированных пользователей.

USB: USB-6008, USB-6009, USB-9201, USB-9215(A), USB-9221, DAQPad-6015, DAQPad-6016
PCI-E: PCI-6023E, PCI-6024E, PCI-6025E, PCI-6034E, PCI-6035E, PCI-6036E, PCI-6052E
PCI-M: PCI-6220, PCI-6221, PCI-6224, PCI-6229, PCI-6250, PCI-6251, PCI-6254, PCI-6259
PCMCIA: DAQCard-6024E, DAQCard-6036E

• Добавлена возможность визуализации сигналов в режиме осциллографа.
• Добавлена возможность обработки сигналов по формуле полинома.
• Спектроанализатор: вычисление среднего уровня звукового давления в частотных полосах, перемещение области выделения с помощью клавиатуры, копирование отдельных значений спектра в таблицу значений блока.

В разделе Загрузка доступна демонстрационная версия 3.3.2 ПО «PowerGraph».
В разделе Обновление ПО доступно обновление коммерческих версий для зарегистрированных пользователей.

• Добавлена подержка файлов программы «PowerGraph».
• Добавлена возможность построения спектрограммы сигнала.

Спектрограмма позволяет определить изменения частотных составляющих на различных участках сигнала.

Особенности модуля USB-3000:

• разрядность АЦП - 14 бит;
• высокая частота преобразования - до 3 МГц (интерфейс USB 2.0);
• 8 дифференциальных буферизированных каналов (внутренняя буферизация входов полностью решает проблему межканального прохождения при высоких частотах переключения каналов).

Текстовые метки на шкале времени

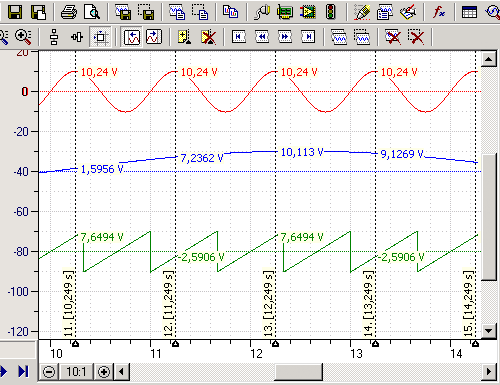

В версии 3.3.1 появилась возможность устанавливать на ленте записи комментарии (текстовые метки), обозначающие определенную точку данных внутри блока. Использование комментариев позволяет:
- фиксировать в процессе регистрации различные события;
- разделять непрерывный набор данных блока на логические участки;
- отмечать на ленте записи отдельные значения сигнала (например, максимальное или минимальное).

Уровни амплитуды
В версии 3.3.1 появилась возможность дополнительных графических построений уровней амплитуды. Уровни амплитуды позволяют отображать на графиках возможные или допустимые диапазоны изменения сигналов, а также определять точки, в которых сигнал достигает заданного значения:

В разделе Загрузка доступна демонстрационная версия 3.3.1 ПО «PowerGraph».
В разделе Обновление ПО доступно обновление коммерческих версий для зарегистрированных пользователей.

• При использовании русифицированной версии операционной системы все программы, входящие в ПО «PowerGraph», также имеют русифицированный пользовательский интерфейс. В остальных случаях язык пользовательского интерфейса - английский.
• Добавлена возможность синхронизации по уровню сигнала в расчетном канале. Для автоматического запуска и остановки регистрации могут быть использованы расчетные данные, полученные при обработке сигналов в режиме реального времени.
• Появилась новая утилита «File Viewer» (Просмотр файлов), предназначенная для быстрого просмотра двоичных файлов, записанных утилитой «File Recorder» (Запись файлов). Позволяет разделять длинные файлы на серию файлов меньшего размера и экспортировать данные в текстовом формате.

• Изменение состояния отдельных цифровых выходов.
• Автоматическое изменение состояния цифровых выходов при запуске и остановке регистраци данных.
• Автоматическое управление состоянием цифровых выходов по уровню входных сигналов в процессе регистрации данных.

Выпущена версия 3.2.2 ПО «PowerGraph» c новыми возможностями спектрального анализа сигналов:

• Размер Фурье преобразования увеличен до 1048576 значений (2 в степени 20).
• Добавлена возможность усреднения спектров длинных сигналов с различными способами перекрытия спектральных окон.
• Увеличено количество весовых (оконных) функций, добавлена возможность визуального сравнения и выбора весовых функций.
• Добавлена возможность одновременного расчета и визуализации спектров сигналов и статистических значений в заданных частотных полосах.
• Добавлено окно осциллографа для просмотра исходных сигналов и выделения участков сигнала для анализа.
• Добавлена возможность непрерывной регистрации данных в режиме осциллограф-спектроанализатор.

• Максимальная частота регистрации повышена до 96000 Гц.
• Исправлены проблемы, возникающие при регистрации данных на нестандартных частотах и при использовании "Входного усилителя" (Input Amplifier).

• Добавлены новые функции цифровой обработки сигналов (полосовые частотные фильтры, функции-генераторы и др.).
• Добавлена возможность выбора формата шкалы времени (часы, минуты, секунды, миллисекунды, микросекунды).
• Осциллографический режим - добавлена возможность управления скоростью обновления графиков в процессе регистрации данных.
• Добавлена возможность импорта данных в текстовом формате из буфера обмена.

• Количество каналов увеличено до 32.
• Добавлена возможность проведения цифровой обработки сигналов в режиме реального времени.
• Добавлено более 30 новых функций цифровой обработки сигналов.
• Появилась возможность использовать для каждого блока индивидуальную таблицу значений (значения отдельных точек, расчетные статистические значения, параметры блока и области выделения и др.).
• Появилось многоканальное окно для построения графиков зависимости. Добавлена возможность построения графиков зависимости в режиме реального времени.
• Добавлена полная поддержка файлов .dat и .par программы «L-Graph».
• В утилите «File Recorder» появилась возможность ограничения длительности файлов по счетчику записанных значений.

Загрузить демонстрационную версию ПО «PowerGraph 3.2» можно в разделе Download.
В разделе Обновление ПО доступно обновление для версий 3.0 и 3.1.

В новой версии 3.1 утилиты «FileRecorder», появились функции визуализации сигналов:

• остановка регистрации по уровню входного сигнала;
• запись пред- и постистории при синхронизации по уровню;

Обновление ПО:

• В программу «PowerGraph» добавлена возможность отображения системного времени (времени суток).
• В утилите «FileRecorder» появилась возможность автоматической записи серии файлов с использованием временной синхронизации по системным часам компьютера.

Модуль E-140 создан в ЗАО «Л-Кард» в качестве альтернативы более дорогостоящему модулю E-440. Основные отличия E-140 от E-440:

• цена в два раза ниже;
• нет собственного DSP процессора;
• максимальная частота АЦП - 100 кГц;

• использование произвольных единиц измерения;
• калибровка входных сигналов АЦП;
• многофункциональный спектроанализатор;
• прореживание и усреднение данных (децимация);
• экспорт данных в звуковые файлы.
